普通结构
抽拉式结构

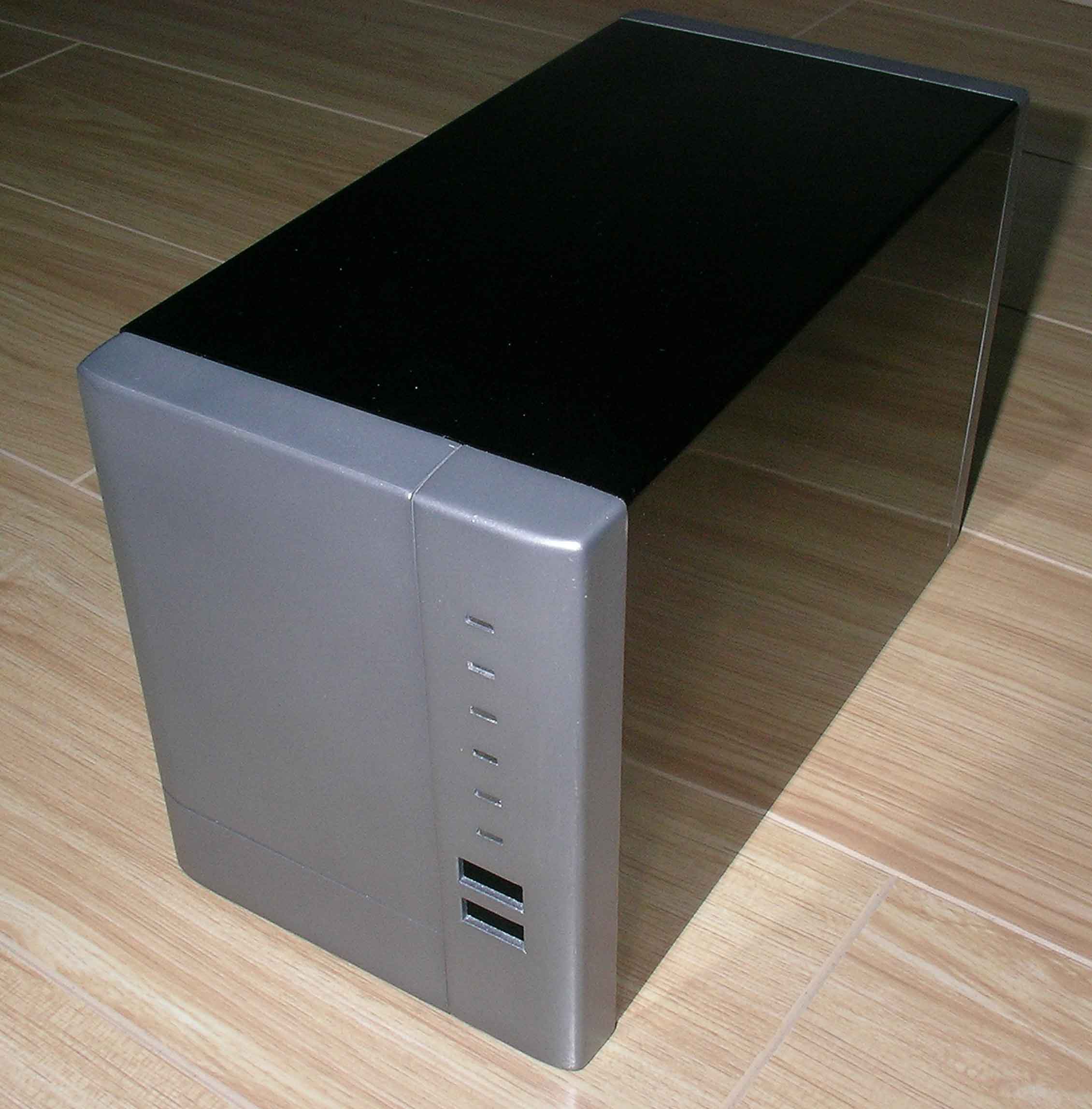

SB-801（NAS） 简要说明
系统注册表
系统连接完成后，在操作前需对设备进行相关配置，关于如何登录系统，请参考以下几种操作方法：
在PC 上登录
使用SetupUtil工具。软件将自动识别网络中的NAS相关初始信息，并可快速配置NAS的相关设定。
1. 打开NAS并确认已经连接到网络当中。
2. 运行SetupUtil工具，你的NAS将自动被识别出，并列出相关信息，如：设备名称，IP 地址，Mac 地址等等。
3. 选择”OK”，依照软件配置向导进行设定
4. 访问设备之前，需输入管理员密码，默认的管理员/密码：admin/admin。
5. 第二步，可设定设备名称和设备IP 地址。默认为系统自动分配IP 地址，亦可手动指定IP 地址。
6 第三步设定设备时区、时间、日期。
7. 最后保存所以设定后退出。
注意：你亦可以记下第一步中的NAS的IP 地址，直接通过浏览器中输入此IP 地址进入WEB管理页面进行设定。
HTTP远程控制和架设FTP服务器
NAS支持通过广域网远程操作进行设定，并支持远程HTTP操作和FTP远程登录，建设自己的FTP服务器。具体操作如下：
1. 首先将NAS接入局域网中，确定NAS已经可以正常访问（设定硬盘已经正确安装并可以正常使用）。
2. 请记下NAS的IP地址，如192.168.1.180
3. 双击NAS图示或在浏览器中输入192.168.1.180，进入WEB管理页面
4. 打开“控制台”－“文件服务器”中将FTP服务器功能打开，系统默认的端口为21,最后点击储存。
注：
a. 若之前在新增用户时，为该用户启动了私人文件夹，则在完成第4步操作后可以跳过5-6步操作。使用此用户FTP登录时可直接访问个人私人文件夹。
b. 或有打开Guest用户存取权限，则可以实现匿名访问。
c. 若需建立公共的FTP服务，则需要在NAS中建立分享文件夹，并设定权限，下面我们将系统默认的public文件夹设定为公共FTP文件夹。这样你就可以在NAS中共享public下的BT文件和音乐文件了。
5. 继续进入“控制台”－“分享管理”中，选择一文件夹做为FTP的目录，选择“Public”
文件夹，然后点击下面“Window.FTP存取”。或在分享名称处输入新增分享的目录名称。并点击“储存”保存新增分享。
6. 在下一页面中设定可访问的用户并设定访问权限（假定之前已经完成用户和群组的建立），或点击选择“允许所有人存取”，最后点击“储存”保存设定。
7. 到此完成NAS的内部设定，接下来需要将NAS的内部IP地址（192.168.1.180）映像到路由器上。
8. 在浏览器中输入路由器的IP地址（默认为192.168.1.1），进入路由器WEB管理页面：
本文以华为MT800路由器为例进行IP地址映像设定，其它品牌的路由器设定可参照具体操作说明：
记下路由器的IP地址，如本例图中所示路由器的IP地址为：61.141.86.122
注意：
若你的路由器的外部公共IP是由ISP动态分配的，重新启动路由器后此IP地址会发生变化，请重新进入到路由器WEB管理页面记下外部IP地址；同时有的ISP提供商的公共IP地址是每隔一段时间会动态刷新IP地址，若发现忽然无法通过外部网FTP访问， 请重新进入到路由器WEB管理页面记下外部IP地址.
9. 依次选择“SmartAX MT800”－“其它设定”－“NAT”，进入NAT管理页面：
NAT英文全称是“Network Address Translation”，中文意思是“网络地址转换（映射）”，它是一个IETF(Internet Engineering Task Force, Internet工程任务组)标准，允许一个整体机构以一个公用IP（Internet Protocol）地址出现在Internet上。顾名思义，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术。
10. 进入NAT管理页面进行网络地址映射操作：
其它品牌的路由器中可能显示为“端口映像”或其它，请以具体操作为准。
11. 点击“添加”,弹出"NAT规则-添加"窗口,规则类型选REDIRECT,协议选"TCP",本地地址填入NAS的IP地址192.168.1.180. 起始目的埠填:0; 终止目的埠65535.然后提交回到NAT界面。（亦可起始埠和终止埠只填入21－21端为NAS中默认打开的FTP埠）
12. 在NAT接口再点添加,规则类型仍然选REDIRECT,协议选"UDP", 本地地址填入NAS的IP地址192.168.1.180. 起始目的埠填:0; 终止目的埠65535.然后提交回到NAT界面。（亦可起始埠和终止埠只填入21－21端为NAS中默认打开的FTP埠）
13. 选左边的“保存&重启”选“储存”，“提交”，OK，大功告成，
14. 然后即可使用外部此外部IP地址（61.141.86.122）对NAS进行FTP访问。
或使用http:// 61.141.86.122对NAS进行远程操作，在浏览器中输入此IP地址即可进入NAS的WEB管理页面。
15. 打开FTP软件，输入61.141.86.122FTP地址，并输入用户名和密码。本文以Yummy FTP软件为例，其它软件可参照相应操作：
16. 进入到FTP管理页面，此时访问的即为admin此用户的个人资料夹，或实现读写操作。因为之前有设定一公共文件夹public，亦可选择访问此文件夹。
